一.ZKHH-XH 智能信號隔離器性能簡介：
輸入單通道或雙通道電流或電壓信號，變送輸出隔離的單路或雙路電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。
二.信號隔離器技術特點:
本產品采用了先進的數字技術，具備了傳統模擬隔離器所不具備的多項先進性能，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率控制系統中依然能夠可靠應用，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償?shù)戎T多先進技術，并符合IEC61000-4-4:1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求，這一系列技術的應用使產品的穩定性及可靠性獲得科學的保證。
三.隔離器適用性:
可與單元組合儀表及DCS,PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
隔離器技術參數:
隔離器系統傳輸準確度：±0.1%×F•S
隔離器溫度飄移：±0.0035%×F•S/℃(35ppm/℃)
輸入阻抗：電流：≤60Ω；電壓：≥500KΩ
電流輸出允許外接的負載阻抗：
4-20mA輸出時0~300Ω；0-10mA輸出時0~600Ω，
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
需要更大的負載能力請?jiān)谟嗀洉r(shí)說明。
隔離器供電電源：AC 95~265V
DC 20~32V
輸入功率：0.9~1.8W(與型號有關，詳見產品手冊附錄中關于輸入功率的計算方法)
隔離器輸入信號斷線時的輸出狀態:
隔離器輸出狀態有跟隨方式、報警方式兩種狀態可設置
四.隔離器選型:
|
型 號 |
說 明 |
|||||
|
ZKHH-XH |
× |
× |
× |
× |
× |
智能型信號隔離器 |
|
輸入通道 |
|
|
|
|
|
缺省單通道(寬度12.8mm) |
|
D |
|
|
|
|
雙輸入通道(寬度18mm) |
|
|
輸入信號 |
1 |
|
|
|
|
4-20mA |
|
2 |
|
|
|
|
1-5V |
|
|
3 |
|
|
|
|
0-10mA |
|
|
3A |
|
|
|
|
-10-10mA |
|
|
4 |
|
|
|
|
0-5V |
|
|
4A |
|
|
|
|
-5-5V |
|
|
5 |
|
|
|
|
0-10V |
|
|
5A |
|
|
|
|
-10-10V |
|
|
6 |
|
|
|
|
0-20mA |
|
|
6A |
|
|
|
|
-20-20mA |
|
|
第一路輸出 |
1 |
|
|
|
4-20mA |
|
|
2 |
|
|
|
1-5V |
||
|
3 |
|
|
|
0-10mA |
||
|
3A |
|
|
|
-10-10mA |
||
|
4 |
|
|
|
0-5V |
||
|
4A |
|
|
|
-5-5V |
||
|
5 |
|
|
|
0-10V |
||
|
5A |
|
|
|
-10-10V |
||
|
6 |
|
|
|
0-20mA |
||
|
6A |
|
|
|
-20-20mA |
||
|
第二路輸出 |
|
|
|
缺省為無第二輸出 |
||
|
1 |
|
|
4-20mA |
|||
|
2 |
|
|
1-5V |
|||
|
3 |
|
|
0-10mA |
|||
|
4 |
|
|
0-5V |
|||
|
5 |
|
|
0-10V |
|||
|
6 |
|
|
0-20mA |
|||
|
通訊、報警功能 |
|
|
缺省為無通訊功能 |
|||
|
T1 |
|
RS 485通訊 |
||||
|
T2 |
|
RS 232通訊 |
||||
|
A1 |
|
報警繼電器輸出（僅單輸出） |
||||
|
A2 |
|
報警繼電器輸出（雙輸出） |
||||
|
供電方式 |
|
缺省為交流220V |
||||
|
D |
直流24V |
|||||
五.通用型智能隔離器選型說明:
1.單通道產品多可以有兩路輸出；雙通道產品每路只能對應一路輸出。
2.雙通道產品輸入信號如需不同，請與本公司聯系訂貨.
3.含通訊產品僅單輸入通道產品，并且多只有一路模擬信號輸出。
隔離器面板指示:
PWR：電源指示燈(綠色)；
ALM：輸入信號報警指示燈(紅色)；
隔離器正常工作狀態時該指示燈不亮；
隔離器輸入信號故障時閃爍；輸入信號超量程時長亮。
接 線 圖:

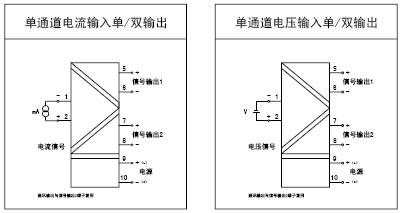

隔離器單輸入儀表接線圖
寬×高×深(12.8×100×115mm)

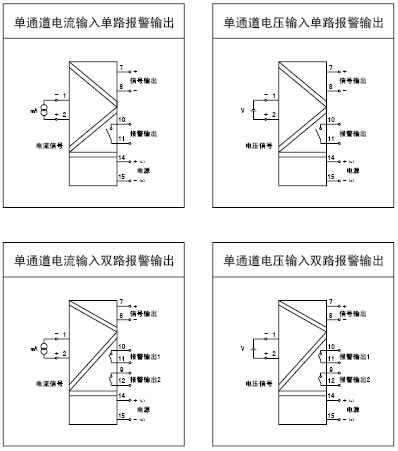

隔離器單輸入儀表接線圖
寬×高×深(18×100×115mm)

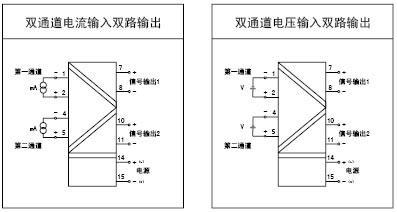

雙通道雙輸出儀表接線圖
寬×高×深(18×100×115mm)
通用型智能隔離器說明：
1. 儀表供電形式有直流和交流，請注意區分！220V供電
產品的電源線接入圖中電源端子L、N之間，L接相線，N接零線。
2.如接地線可靠接地，可確保本產品符合IEC61000-4-4：1995中第三類工業現場環境對抗電磁干擾的要求，如不接地線則會降低該項指標，但仍然可保證符合第二類以下的工業現場環境的應用，這已適用于絕大部分的工業現場。
六.隔離器校準:
本隔離器采用智能化數字化設計，可長期保證準確度在本手冊規定范圍之內。如需校準請選配本公司提供的專用手持式中文編程器進行操作.隔離器.
