橢圓齒輪流量計

  • 24小時客服電話:18015181360
  • 產品詳情

  • 聯系我們

 一、概 述
    ZKHH-LC系列橢圓齒輪流量計系直讀累積式儀表,是計量流經管道內液體流量總和的容積式流量計??蓮V泛用于石油、化工、醫藥衛生等部門的流量測量。

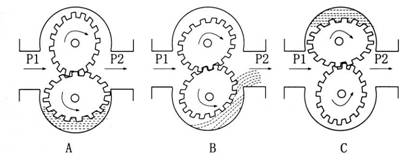

二、工作原理
    在儀表測量室進出口兩端液體壓差的作用下,一對橢圓齒輪在軸上不停地轉動并排出液體,測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
三、儀表特點
  ·測量精度高、流量范圍寬、重復性好;
  ·螺旋轉子轉動均勻、震動小、壽命長;
  ·對被測液體的粘度變化不敏感,尤其適合于粘度較高液體的測量;
  ·結構簡單、外形尺寸小、重量輕;
  ·安裝容易,表前不需要安裝直管段。
  工作原理

   1.精度等級:0.5級、0.2級(一般在-10℃~+60℃)
    2.適用介質溫度:-20℃~+80℃,在加散熱器情況下可達200℃
    3.防爆等級:ExiaIICT6
    4.測量范圍:見表1、2、3

四.流量范圍

表1——標準型橢圓齒輪流量計測量范圍

公稱通徑

儀表材質

不同粘度下測量范圍(m3/h)

耐壓等級
MPa

0.6~2mPa.s

2~8 mPa.s

8~200 mPa.s

DN10

鑄鐵

0.08-0.4

0.04-0.4

1.6/6.4

DN15

鑄鐵/鑄鋼

0.3-1.5

0.15-1.5

1.6/6.4

不銹鋼

0.5-1.5

0.3-1.5

0.25-1.5

1.6

DN20

鑄鐵/鑄鋼

0.75-3

0.4-3

0.3-3

1.6/6.4

不銹鋼

1-3

0.6-3

0.5-3

1.6

DN25

鑄鐵/鑄鋼

1.5-6

0.8-6

0.6-6

1.6/6.4

不銹鋼

2-6

1.2-6

1-6

1.6

DN40

鑄鐵/鑄鋼

3-15

2-15

1.1-15

1.6/6.4

不銹鋼

2.5-20

2-20

1.5-20

1.6

DN50

鑄鐵/鑄鋼

4.8-24

3-24

2.4-24

1.6/6.4

不銹鋼

8-24

4.8-24

4-24

1.6

DN65

鑄鐵

8-40

5-40

4-40

1.6/6.4

不銹鋼

15-40

8-40

6.5-40

1.6

DN80

鑄鐵/鑄鋼

12-60

8-60

6-60

1.6/6.4

DN100

鑄鐵/鑄鋼

20-100

13-100

10-100

1.6/6.4

DN150

鑄鐵/鑄鋼

38-190

24-190

19-190

1.6/2.5

DN200

鑄鐵/鑄鋼

68-340

45-340

34-340

1.6/2.5

 適用條件:
 被測液體溫度:-20℃~+100℃
 精度等級:0.5級


表2——高溫型橢圓齒輪流量計測量范圍

公稱通徑

儀表材質

不同粘度下測量范圍(m3/h)

耐壓等級
MPa

0.8~2mPa.s

2~8 mPa.s

8~200 mPa.s

DN15

鑄鐵/鑄鋼

0.45-1.35

0.36-1.35

0.18-1.35

1.6/6.4

DN20

鑄鐵/鑄鋼

0.9-2.7

0.48-2.7

0.36-2.7

1.6/6.4

DN25

鑄鐵/鑄鋼

1.8-5.4

0.96-5.4

0.27-5.4

1.6/6.4

DN40

鑄鐵/鑄鋼

3.6-13.5

2.4-13.5

1.8-13.5

1.6/6.4

DN50

鑄鐵/鑄鋼

5.8-21.6

3.6-21.6

2.9-21.6

1.6/6.4

DN65

鑄鐵

9.6-36

6-36

4.8-36

1.6/6.4

DN80

鑄鐵/鑄鋼

15-54

9.6-54

7.2-54

1.6/2.5

DN100

鑄鐵/鑄鋼

24-90

22-90

12-90

1.6/2.5

 適用條件:
 1.被測液體溫度:+100℃~+200℃
 2.精度等級:0.5級


表3——高粘度型橢圓齒輪流量計測量范圍

公稱通徑

儀表材質

測量范圍 (m3/h)

耐壓等級MPa

DN10

鑄鐵

0.02-0.2

1.6/6.4

DN15

鑄鐵/鑄鋼

0.075-0.75

1.6/6.4

DN20

鑄鐵/鑄鋼

0.15-1.5

1.6/6.4

DN25

鑄鐵/鑄鋼

0.3-3

1.6/6.4

DN40

鑄鐵/鑄鋼

0.75-7.5

1.6/6.4

DN50

鑄鐵/鑄鋼

1.2-12

1.6/6.4

DN65

鑄鐵

2-20

1.6/6.4

DN80

鑄鐵/鑄鋼

3-30

1.6/6.4

DN100

鑄鐵/鑄鋼

5-50

1.6/6.4

DN150

鑄鐵/鑄鋼

9.5-95

1.6/2.5

DN200

鑄鐵/鑄鋼

17.4-174

1.6/2.5

 適用條件:
 1.被測液體溫度:-10℃~+100℃
 2.被測液體粘度:200-3000 mPa.s
 3.精度等級:0.5級

表4



型號

說明

ZKHH-LC-


□/

通徑

10







10 mm

15

15 mm

20

20 mm

25

25 mm

40

40 mm

50

50 mm

80

80 mm

100

100 mm

150

150 mm

200

200 mm

儀表類型

1

標準型

2

高溫型

3

高粘度型

儀表材質

1

鑄鐵

2

鑄鋼

3

不銹鋼

信號輸出方式

1

無信號輸出

2

脈沖輸出

3

4-20mA輸出

LC-

50/

1

1

1

選型舉例

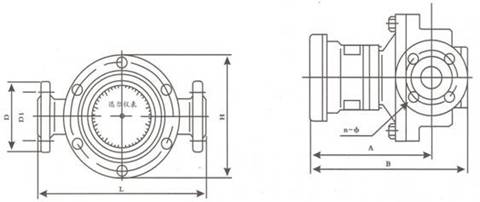

圖2


表5



公稱通徑

儀表材質

L

H

B

A

D

D1

n(個)

Ф

DN10

鑄鐵

150

100

210

165

90

60

4

14

DN15

鑄鐵

170

118

226

175

95

65

4

14

鑄鋼

200

138

232

180

105

75

4

14

不銹鋼

245

120

226

172

95

65

4

14

DN20

鑄鐵

200

150

238

180

105

75

4

14

鑄鋼

250

164

220

160

125

90

4

18

不銹鋼

236

150

238

225

105

75

4

14

DN25

鑄鐵

260

180

246

194

115

85

4

14

鑄鋼

300

202

252

185

135

100

4

18

不銹鋼

287

195

246

232

115

85

4

14

DN40

鑄鐵

245

180

271

200

145

110

4

18

鑄鋼

300

202

293

208

165

125

4

23

不銹鋼

265

178

349

265

145

110

4

18

DN50

鑄鐵

340

250

372

285

160

125

4

18

鑄鋼

384

262

394

312

175

135

4

23

不銹鋼

265

178

349

265

160

125

4

18

DN65

鑄鐵

420

325

433

360

195

160

8

18

不銹鋼

365

260

436

319

180

145

4

18

DN80

鑄鐵

420

325

433

360

195

160

8

18

鑄鋼

450

337

452

332

210

170

8

23

DN100

鑄鐵

515

418

458

380

220

180

8

18

鑄鋼

555

442

478

310

250

200

8

25

DN150

鑄鐵

540

510

557

400

280

240

8

23

鑄鋼

540

510

557

347

300

250

8

26

DN200

鑄鐵

700

650

720

476

335

295

12

23

鑄鋼

650

650

720

476

360

310

12

26
